DWT-Ⅱ型离心式屋顶风机
|
产品名称： |
DWT系列屋顶风机 |
|
产品简介： |
DWT系列屋顶风机系经方设计，开发的新型产品，用户可根据不同的使用场合，选用以下二种型式的风机。
A、DWT-Ⅰ型轴流式屋顶风机，可用于中低压、大流量场合的排风和送风.
B、DWT-Ⅱ型离心式屋顶风机，可用于压力要求较高场合的排风和. C、DWT-ⅡⅠ型离心轴流式屋顶风机，可用于排放特殊气体的专用场合.
本系列风机效率高、噪声低、运转平稳、寿命长、适用面广。风帽采用玻璃钢制作，外表采用进口胶衣树脂膜，曲面过度柔和，美观大方，实用性强，也可根据用户要求制成钢风帽。
本系列产品适用于各类工矿企业，高级民用建筑的屋顶送风和排风。
|

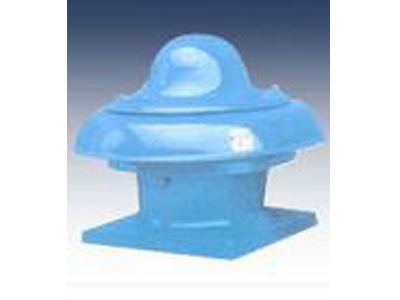

DWT-Ⅱ型离心式屋顶风机

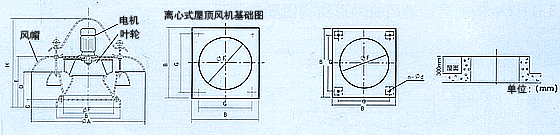

离心式屋顶风机外形结构图及安装尺寸 单位：（mm）
|
机号 |
A |
B |
C |
D |
E |
φF |
H |
G |
4-φd |
|
3 |
690 |
430 |
80 |
277 |
382 |
300 |
702 |
350 |
16 |
|
3.5 |
805 |
480 |
80 |
298 |
418 |
350 |
758 |
400 |
16 |
|
4 |
902 |
520 |
80 |
328 |
463 |
400 |
803 |
420 |
16 |
|
4.5 |
1035 |
570 |
80 |
343 |
493 |
450 |
833 |
470 |
18 |
|
5 |
1150 |
640 |
100 |
383 |
548 |
500 |
948 |
500 |
18 |
|
6 |
1460 |
820 |
100 |
431 |
626 |
630 |
1026 |
650 |
20 |
|
7 |
1610 |
910 |
120 |
509 |
734 |
700 |
1229 |
730 |
20 |
|
8 |
1840 |
1050 |
140 |
563 |
818 |
800 |
1353 |
800 |
20 |
|
10 |
2300 |
1300 |
140 |
655 |
970 |
1000 |
1560 |
1000 |
20 |
|
机号 |
风量(m3/h) |
全压(pa) |
转速r/min |
装机容量(kw) |
噪声dB(A) |
重量(kg) |
|
3 |
878-1253 |
220-122 |
1450 |
0.75 |
≤57 |
88 |
|
3.5 |
1385-1990 |
299-166 |
1450 |
1.1 |
≤59 |
95 |
|
4 |
1887-2677 |
412-298 |
1450 |
1.1 |
≤62 |
115 |
|
4.5 |
2966-4514 |
495-231 |
1450 |
1.1 |
≤63 |
154 |
|
5 |
4068-6113 |
615-378 |
1450 |
2.2 |
≤64 |
195 |
|
6 |
5024-7338 |
385-223 |
1450 |
1.5 |
≤65 |
234 |
|
7 |
8015-11925 |
548-371 |
960 |
3 |
≤68 |
292 |
|
8 |
12563-16708 |
721-521 |
960 |
5.5 |
≤70 |
374 |
|
10 |
22150-31436 |
1072-702 |
960 |
7.5 |
≤72 |
396 |
