玻璃钢通风管道附件(一)
发布时间: 2016-12-06 09:31
玻璃钢风管附件

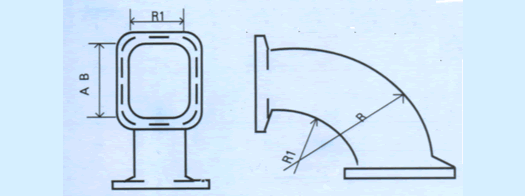

弯头（图2）两端法兰尺寸与表1一致，弯头角度见表2。
璃钢法兰规格表

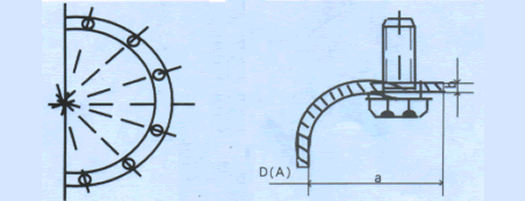

法兰示意图
弯头（图2）两端法兰尺寸与表1一致，弯头角度见表2。
璃钢法兰规格表
|
圆形风管外径D或矩形风风管大边长A |
规格（宽厚）a×b |
螺栓规格 |
|
≤400 |
30×4 |
M8×25 |
|
420～1000 |
40×6 |
M8×30 |
|
1060～2000 |
50×8 |
M10×35 |
法兰示意图
表2
弯头

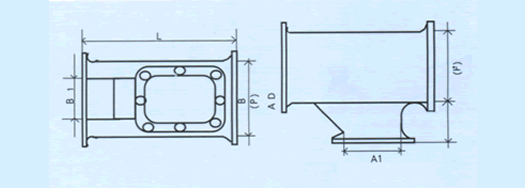

三通： (三通的规格按同径风管尺寸匹配)
三通 变径管
|
弯管直径(毫米) |
弯曲半径 R |
变风角度 |
|||
|
100～20000 |
1.5D |
90° |
60° |
45° |
30° |
弯头
三通： (三通的规格按同径风管尺寸匹配)
三通 变径管

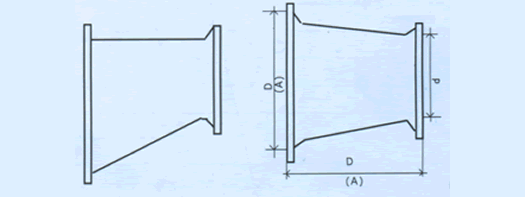

变径管： (其长度等于大端直径或矩形大边尺寸，两端法兰与同径风管匹配)
变径管
D-大端直径 d-小端直径 A-矩形风管大边长
变径管
D-大端直径 d-小端直径 A-矩形风管大边长

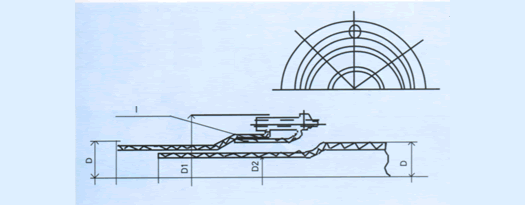

可调式管接头： (可调长度0-200毫米，风管规格符合圆形截面风管的规格。)
可调试管接头
D-风管直径 D1-法兰外径 １-橡胶管
可调试管接头
D-风管直径 D1-法兰外径 １-橡胶管
