应用于超级风管制造的双面铝箔板材
采用高密度离心玻璃棉板材,经过高温高压压花生产线，复合成的双面铝箔复合板材。首创国内复合玻纤板材的制造新工艺，是制造超级风管的首选产品。
材料的导热系数见表格
|
平均温度(℃) |
0 |
10 |
24 |
30 |
70.47 |
|
导热系数(w/m.k) |
0.026 |
0.027 |
0.029 |
0.030 |
0.039 |
防火性能指标（GB5464-85第7条）
|
检测项目名称 |
国家标准 |
实测结果 |
结论 |
|
炉内平均温升 |
≤50℃ |
34℃ |
合格 |
|
试样表面温升 |
≤50℃ |
17℃ |
合格 |
|
试样中心温升 |
≤50℃ |
0.5℃ |
合格 |
|
持续燃烧时间 |
≤20S |
1.6S |
合格 |
|
试样平均失重率 |
50% |
12.4% |
合格 |
超级风管属于建筑工程通风空调中的通风管道，特别是具有灭菌保温、隔热、消声作用的通风管道。
采用复合玻纤板材生产的超级风管具有灭菌环保、消声、保温层不易破损、安装组合方便、防火性能优良、使用寿命长、无保温材料剥落和飞散现象，有效的克服了目前常用风管的缺点，适用于各种空调系统中的通风管通。
特点
防火：超级风管以不燃性玻纤板为基材，使用阻燃性粘结剂进行复合制作，因而管道有良好的防火性能。
消声：降低机器运行的噪声，缓和房间声音的传播，对高低频有良好的吸收效果。
保温：内表面的铝箔布有很高的热反射能力，导热系数更低，有效保障了气流温度的稳定性。
防潮：超级风管内、外表层为铝箔，铝箔的透湿率为零。并具有极强的防腐蚀能力，所以，超级风管长期处于潮湿环境中也不会影响其消声和保温性能。
漏风量：超级风管开槽、合槽、胶粘剂制做连接，结合缝用铝箔胶带密封，不会漏风。抗静压强度：超级风管在500Pa空气静压力作用下，管壁变形量不小于1.0%，壁厚为25mm的超级风 管能承受800Pa静压力。如需更大压力时，可根据设计要求采用加固管壁的方法解决。
寿命：可保持二十年以上。
无加固风管尺寸（外径）
|
压力(Pa) |
25mm厚板／长(mm) |
30mm厚板／长边(mm) |
节长(m) |
|
500以下 |
1200 |
1500 |
1.2-4m |
|
1000以下 |
1000 |
1200 |
2-4m |
|
1500以下 |
630 |
800 |
2-4m |
国家空调设备质量监督检验中心检验结果
|
风管风速(m/s)项目 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
|
每米沿程摩阻Pa(Pa/m) |
0.84 |
1.94 |
5.48 |
5.29 |
7.76 |
10.54 |
13.31 |
16.66 |
|
|
沿程摩阻系数 |
0.0199 |
0.0204 |
0.0206 |
0.0200 |
0.0204 |
0.0206 |
0.0197 |
0.0195 |
|
|
风管内静压Ps(Pa) |
400 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1500 |
|
|
泄露风量Qa标准量 |
-- |
2.00 |
2.25 |
-- |
2.71 |
3.14 |
3.53 |
4.08 |
|
|
(m3/m2.h)检验值 |
0.90 |
1.04 |
1.19 |
1.32 |
1.46 |
1.72 |
1.98 |
2.36 |
|
|
单位接缝漏风量(m3/m2.h) |
0.72 |
0.84 |
0.95 |
1.06 |
1.17 |
1.38 |
1.60 |
1.9 |
|
|
耐压（风管内静压）(Pa) |
500 |
1000 |
1500 |
2000 |
|||||
|
风管壁变形量(%) |
标准值 |
1.0 |
-- |
-- |
-- |
||||
|
|
检验值 |
0.23 |
0.52 |
0.73 |

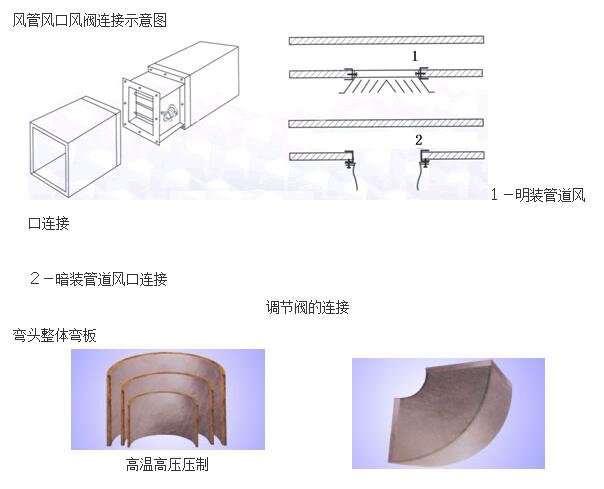

1.0 |
||||
