BF型NOx净化塔设计选用说明
化塔
风量
净化塔
选配风机 选配水泵
操作总重量
核定
型号
电机功率
型号
电机功率
3型
3000
160
BF4-72
4.5A
7.5
40FS-35
3
1200
5型
5000
BF4-72
4.5A
7.5
50FS-35
4
1500
7.5型
7500
T4-72
4.5A
7.5
50FS-35
4
2200
10型
1000
T4-72
4.5A
11
50FS-35
4
2300
12.50型
12500
T4-72
5A
11
65FS-35
5.5
3300
15型
15000
T4-72
7C
15
65FS-35
5.5
3900
17.5型
17500
T4-72
7C
15
65FS-35
5.5
4300
20型
2000
T4-72
8C
22
65FS-35
5.5
4800
型号
D
排气口D1
D2
D3
H
H1
进气口b×h
3型
φ1000
φ400
φ1100
φ1200
3400
1019
3153×400
5型
φ1200
φ450
φ1300
φ1400
3400
1090
3153×400
7.5型
φ1350
φ500
φ1500
φ1600
3400
1050
450×400
10型
φ1500
φ600
φ1700
φ1800
3400
1050
500×400
12.50型
φ1650
φ650
φ1850
φ2000
3400
1050
600×400
15型
φ1800
φ730
φ2050
φ2200
3400
910
700×480
17.5型
φ2000
φ800
φ2200
φ2400
3400
810
800×640
20型
φ2200
φ850
φ2400
φ2600
3400
810
900×640
本公司生产的系列BF型玻璃钢NOx废气净化塔，在外形、结构、处理方式、填料等方面均作了改进，使本产品不但外形美观、结构紧凑，占地面积小、耐腐蚀、抗老化、重量轻、强度高、便于制作、运输、安装、维护管理方便。而且净化效率高、阻力小、能耗省。该净化塔是当前国内较理想的最新净化设备，净化后的酸雾废气大大低于国家排放标准。
适用范围
本净化塔适用于化工、冶金、机械、电子、仪表、电镀等NOx废气的净化处理，也可用于较高浓度的HCI、H2SO4酸雾的净化处理。
型号
(米3/时)
阻力
(公斤)
价格
(千瓦)
(千瓦)
|
190
毫
米
水
柱
表格中风机及水泵型号供选配参考。风机及水泵由用户自购，也可帮用户代购。

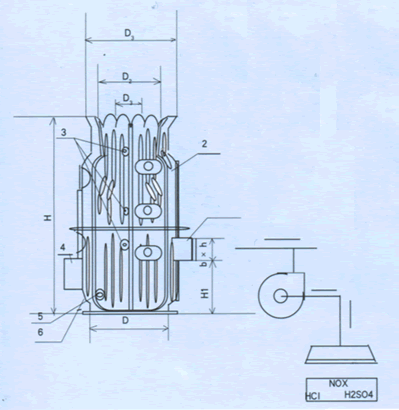

净化塔外形尺寸 （毫米）
注：T4-72风机，选用鼓风机厂。
净化塔混凝土基础
|
BF |
3型 |
5型 |
7.5型 |
10型 |
12.5型 |
15型 |
17.5型 |
20型 |
|
R |
600 |
700 |
775 |
850 |
925 |
1000 |
1100 |
1200 |

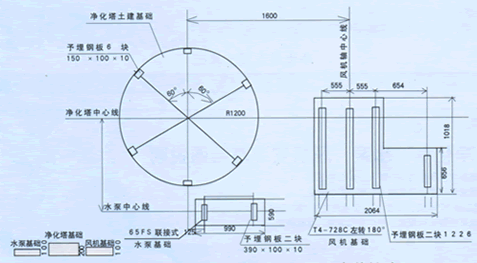

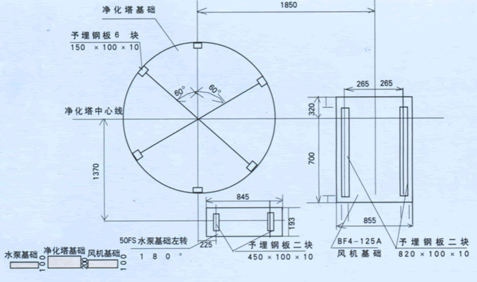

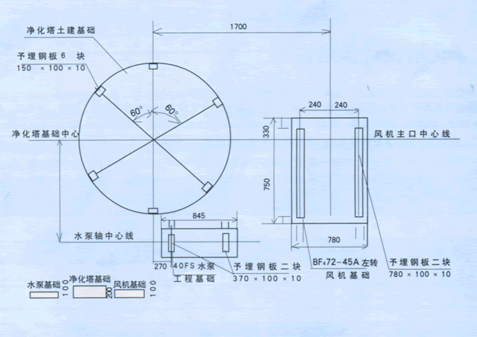

BF型NOx净化塔、水泵、风机安装基础图说明
1、净化塔混凝土基础要求高于地面200毫米，要求平正。
2、水泵、风机基础要求低于净化塔基础100毫米，要求平正。
3、3型-12.5型选用左转90°风机。15型-20型选用左转180°风机。
4、图中的风机选用也可根据设计单位、用户单位要求，具体选定。

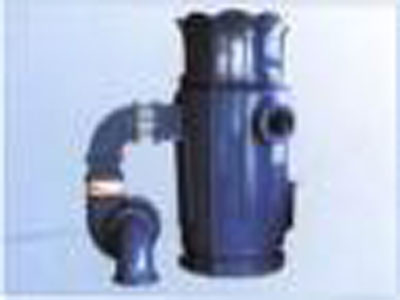

BF-1型高浓度玻璃钢酸雾净化塔
BF型玻璃纲高浓度酸雾净化塔是净化较高浓度的盐酸、硫酸酸雾及氮氧化物废气的新型净化设备，它具有净化效率高、结构紧凑、占地面积小、耐腐蚀 、耐老化性能好，重量轻，便于安装、运输、管理、维修等特点。
BF型净化塔适用于化工、机械、电子、仪表等行业电镀酸洗腐蚀废气的净化处理，该设备由华东建筑设计院设计，上海市南市区卫生防疫站测试分析。
BF型净化塔几年来经上海、天津、丹东、武汉、西安、苏州、南京等地区多个行业几十个单位应用并经各地环境监测站监测，净化后的废气浓度均达到当地排放标准，并低于国家排放标准，据用户反映。该设备净化效果好，维护管理方便，是当前国内较理想的高浓度酸雾废气净化设备。
技术参数
|
规格 |
3 |
5 |
7.5 |
10 |
15 |
20 |
|
|
处理风量m3/h |
3000 |
5000 |
7500 |
10000 |
15000 |
20000 |
|
|
配套风机 |
型号 |
GBF-4-72-12 |
|||||
|
|
规格 |
4.5A |
4.5A |
5A |
5A |
8C |
8C |
|
|
功率KW |
7.5 |
7.5 |
15 |
15 |
22 |
22 |
|
|
余压Pa |
588 |
392 |
1019 |
813 |
490 |
392 |
|
配套水泵 |
型号 |
FS |
|||||
|
|
规格 |
40FS-30 |
50FS-30 |
50FS-30 |
65FS-35 |
65FS-35 |
65FS-35 |
|
|
功率KW |
3 |
4 |
4 |
5.5 |
5.5 |
5.5 |
|
吸收中和液 |
2-6%NaOH |
||||||
|
废气入口浓度 |
NOx |
3000mg/m3左右 |
|||||
|
|
H2SO4 |
<600mg/m3 |
|||||
|
|
HCL |
<600mg/m3 |
|||||
|
净化功率 |
NOx |
90% |
|||||
|
|
H2SO4 |
94% |
|||||
|
|
HCL |
>94% |
|||||
|
外形尺寸 |
直径 |
1400 |
1600 |
1700 |
1800 |
2000 |
2200 |
|
|
高度 |
4600 |
4600 |
4600 |
4000 |
4800 |
4800 |
|
进风中心度mm |
3500 |
3500 |
3500 |
3500 |
3500 |
3500 |
|
|
进风口Ømm |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
排放口Ømm |
400 |
450 |
500 |
600 |
700 |
800 |
|
