KTB型净化装置

发布时间: 2016-12-05 16:00

商品信息

KTB型自动控制式三乙胺废气净化装置

产品概述：
　 KTB型净化装置是为铸造行业冷芯机配套设计的治理三乙胺废气的环保设备。我公司在制造酸雾净化塔和消化吸收进口设备技术的基础上，在有关研究设计，使用厂家的指导下不断改进和完善定型的废气净化设备。具有耐腐蚀性能可靠，阻力小，造价低，净化效率较好等特点。
工作原理：
废气由风机压入净化塔的匀压室，再进入内筒处理器。气体穿过二层填料再经过二道喷雾处理，使气液两相充分接触发生中和吸收反应，然后进入脱液器脱液处理后的空气由排风管排入大气。
自动控制系统：
（1）自动控制柜包括控制风机、水泵、加酸泵、液位、喷淋系统的运行自控。
（2）控制系统主要有进口PC机，编程器，酸浓度检测控制仪表，液位检测控制等组成。
（3）在主要运转部位，采用音响闪光报警显示。
（4）同时设置所有运行电器的手控装置操作。

外形图

1净化塔 2、风机 3、循环液箱 4、循环液泵 5、液位表 6、排污口 7、自动加酸泵 8、贮酸箱 9、自动供水阀 10、PH机 11、液位自动控制器 12、入孔 13、检修孔 14、供酸口 15、液位自动控制器

基础尺寸表
尺寸型号	-3	-5	-7.5	-10	-15	-20	-25	-30	-35	-40
A	3000	3000	3200	3200	3400	3500	3700	4200	4200	4800
B	3800	3800	4200	4200	540	5500	6000	6500	6500	7400
C	800	800	900	900	1750	1750	1900	1900	1900	2050
L	1910	1910	2030	2030	2525	2575	2808	3058	3058	3500

技术参数：

净化塔	型号	-3	-5	-7.5	-10	-15	-20	-25	-30	-35	-40
	处理风量	3000	5000	7500	10000	15000	20000	25000	30000	35000	40000
	设备阻力	392-490Pa
选配风机	型号	GBF4-72
	型号	5A	5A	6A	6A	8C	8C	10C	10C	10C	12C
	电机功率	2.2	2.2	4	4	7.5	11	11	15	18.5	18.5
	转速	1450	1450	1450	1450	1000	1250	800	900	1000	710
循环泵	FY型	-32	-32	-40	-40	-50	-50	-65	-65	-65	-65
循环泵	电机功率	1.5	1.5	2.2	2.2	3	3	5.5	5.5	5.5	5.5
加酸泵	FY型	-25	-25	-25	-25	-25	-25	-25	-25	-25	-25
加酸泵	电机功率	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55	0.55
外形尺寸表	净化塔外径	1400	1400	1600	1600	1800	1900	2100	2600	2600	3200
	净化塔高	3300	3300	3400	3400	3400	3400	3400	3800	3800	4000
	排风口	400	450	500	600	800	800	900	1000	1000	1200
	进风口	400	450	500	600	800	800	900	1000	1000	1200
	循环液箱高	800	800	800	800	800	800	800	800	800	800
	循环液箱A×B	1950× 1400	1950× 1400	2150× 1600	2150× 1600	2350× 1800	2450× 1900	2650× 2100	3150× 2600	3150× 2600	3750× 3200
	贮酸箱B×C	1400 550	1400 550	1600 550	1600 550	1800 550	1900 550	2100 550	2600 550	2600 550	3200 550

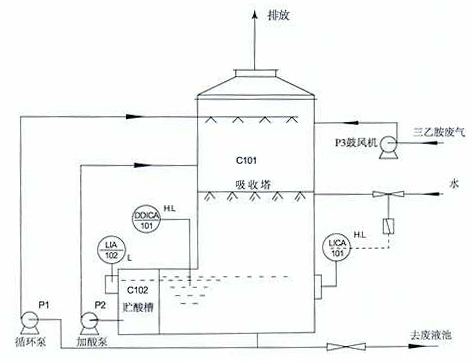

KTB型净化装置控制流程图
