节能型方形逆流式玻璃钢冷却塔(二)

发布时间: 2016-12-07 09:24

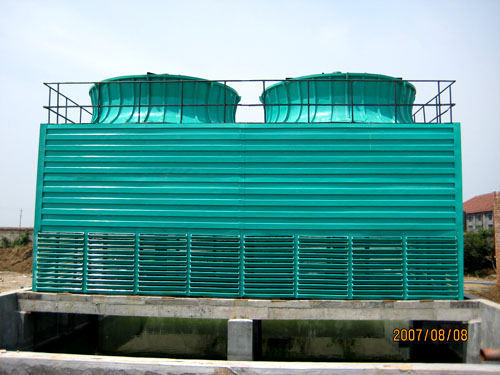

商品信息

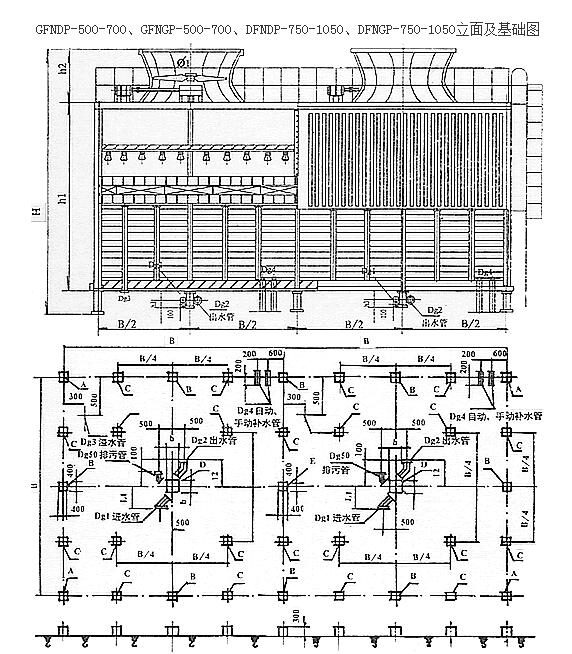

说明：基础埋板尺寸及荷载见基础埋板及荷载表。表中数据斜线上的用于中高温降塔，斜线下的用于低温降塔。

型号	参数名
型号	h1	h2	h3	H	B	b
GFNDP-500 DFNDP-750 GFNGP-500 DFNGP-750	5240 5540	1200	320	7290 7590	6800	1000
GFNDP-600 DFNDP-900 GFNGP-600 DFNGP-900	5450 5750	1500	350	7900 8200	7300	1100
GFNDP-700 DFNDP-1050 GFNGP-700 DFNGP-1050	5650 5950	1500	350	8100 8400	7800	1100

型号	参数名
型号	L1	L2	φ1	Dg1	Dg2	Dg3	Dg4
GFNDP-500 DFNDP-750 GFNGP-500 DFNGP-750	685	725	4200	300/350	400/450	100	70
GFNDP-600 DFNDP-900 GFNGP-600 DFNGP-900	705	745	4700	350/400	450/500	125	80
GFNDP-700 DFNDP-1050 GFNGP-700 DFNGP-1050	725	745	4700	350/450	450/500	125	80

超低噪声低温隆CDFN系列方形逆流式玻璃钢冷却塔主要参数　

型号	τ＝28℃ 冷却水量(m3/h)		τ＝27℃ 冷却水量(m3/h)		主要尺寸(mm)		风量 (m3/h)	风机直径 (mm)
型号	Δt=5℃	Δt=8℃	Δt=5℃	Δt=8℃	总高度	A×B	风量 (m3/h)	风机直径 (mm)
CDFNL-100 CDFNDP-100 CDFNGP-100	100	74.4	118.7	86.0	4550 5170 5470	3700×2600	62000	1800
CDFNL-150 CDFNDP-150 CDFNGP-150	150	109.8	175.1	126.9	4550 5170 5470	4200×3000	84000	2100
CDFNL-200 CDFNDP-200 CDFNGP-200	200	148.9	237.4	172.1	6190 6810 7110	5100×3600	115000	2800
CDFNL-300 CDFNDP-300 CDFNGP-300	300	224.9	350.6	258.3	6360 7040 7340	6000×4300	158600	3400
CDFNL-400 CDFNDP-400 CDFNGP-400	400	299.9	467.4	344.4	6650 7390 7690	6640×4800	213000	3800
CDFNL-500 CDFNDP-500 CDFNGP-500	500	374.9	584.3	430.4	6900 7700 8000	7300×5300	265000	3800
CDFNL-600 CDFNDP-600 CDFNGP-600	600	448.5	698.9	514.9	7140 7980 8280	8200×6000	317500	4200
CDFNL-750 CDFNDP-750 CDFNGP-750	750	561.7	875.3	644.9	7440 8290 8590	9240×6800	400000	4200
CDFNL-900 CDFNDP-900 CDFNGP-900	900	673.4	1049.5	773.2	7650 8600 8900	9980×7300	490000	4700
CDFNL-1050 CDFNDP-1050 CDFNGP-1050	1050	786.6	1225.9	903.1	7850 8800 9100	10640×7800	556000	4700

型号	电机功率 (kW)	重量(t)		进水压力 104Pa	噪声 dB(A)			当量直径 Dm(m)
型号	电机功率 (kW)	自重	运转重	进水压力 104Pa	Dm	10m	16m	当量直径 Dm(m)
CDFNL-100 CDFNDP-100 CDFNGP-100	3.0/1.5	2.37 2.70 3.07	2.65 3.65 6.05	6.2	54.5	47.5	42.5	3.02
CDFNL-150 CDFNDP-150 CDFNGP-150	4.0/2.0	3.00 4.39 4.71	3.42 5.71 8.72	6.3	56.0	49.5	46.1	3.47
CDFNL-200 CDFNDP-200 CDFNGP-200	5.5/2.7	3.81 4.37 5.46	4.37 6.22 11.20	6.5	57.5	51.1	47.8	4.15
CDFNL-300 CDFNDP-300 CDFNGP-300	7.5/3.7	5.17 5.95 7.02	6.00 8.63 15.25	5.8	58.0	53.8	50.5	4.94
CDFNL-400 CDFNDP-400 CDFNGP-400	11/5.5	6.27 7.26 8.31	7.38 10.68 18.64	6.0	58.5	54.8	51.7	5.51
CDFNL-500 CDFNDP-500 CDFNGP-500	15/7.5	7.74 8.93 10.21	9.13 13.13 22.83	6.4	58.5	55.3	52.2	6.08
CDFNL-600 CDFNDP-600 CDFNGP-600	15/7.5	9.95 11.47 12.89	11.62 16.74 28.96	6.5	59.0	57.0	53.9	6.88
CDFNL-750 CDFNDP-750 CDFNGP-750	22/11	12.51 14.41 16.10	14.59 21.12 36.68	6.8	58.5	56.9	53.9	7.79
CDFNL-900 CDFNDP-900 CDFNGP-900	30/15	14.51 16.71 18.56	17.01 24.54 42.38	7.0	60.3	59.4	56.5	8.36
CDFNL-1050 CDFNDP-1050 CDFNGP-1050	30/15	17.58 20.08 22.11	20.50 29.08 49.36	7.0	61.1	59.6	50.4	8.93

说明：
　　1、表中所列为湿球温度τ=28℃，τ=27℃工况下，Δt=5℃时t1=37℃，t2=32℃；Δt＝8℃时t1=40℃，t2=32℃的冷却水量。
　　2、表中噪声值为夜间电机低速运转，并下设有斜波填料的数值，不设斜波填料将比表中数值高5dB(A)。

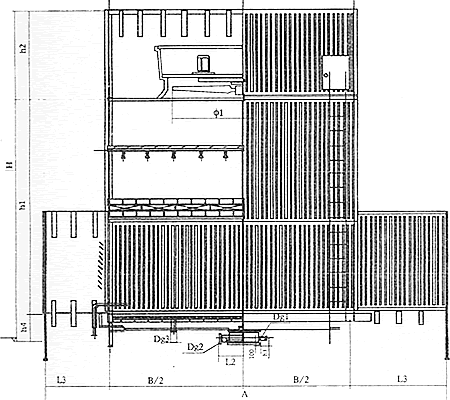

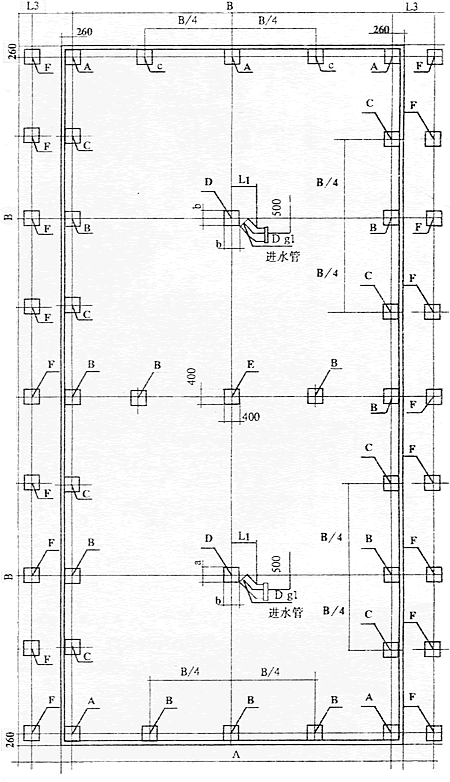

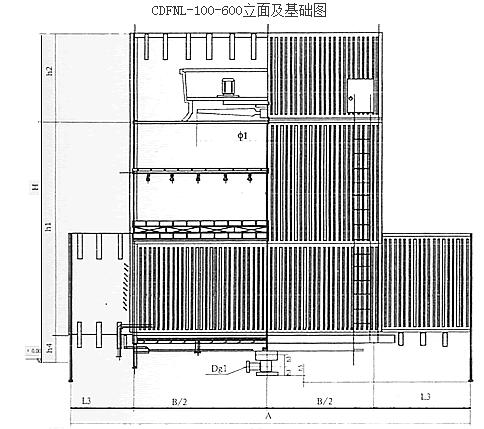

说明：本图示电机在风筒内，只适用于B≤4800的冷却塔，对于B≥5300的冷却塔，电机在风筒外侧，不另表示，其水池柱顶A.B.E要高出地面h4，柱顶D高出地面h5，柱顶F与地面平。基础埋板尺寸及荷载见基础埋板及荷载表。

型号	参数名
型号	h1	h2	h3	h4	h5	H	A×B	b	L1	L3	φ1	Dg1
CDFNL-100	3200	1350	140	560	280	4550	3700×2600	500	640	550	1800	150
CDFNL-150	3200	1350	170	620	280	4550	4200×3000	500	660	600	2100	200
CDFNL-200	3990	2200	170	620	280	6190	5100×3600	500	660	750	2800	200
CDFNL-300	4160	2200	195	680	290	6360	6000×4300	600	670	850	3400	250
CDFNL-400	4450	2200	220	740	300	6650	6640×4800	600	670	920	3800	300
CDFNL-500	4700	2200	220	800	360	6900	7300×5300	600	670	1000	3800	300
CDFNL-600	4940	2200	250	840	340	7140	8200×6000	700	685	1100	4200	350

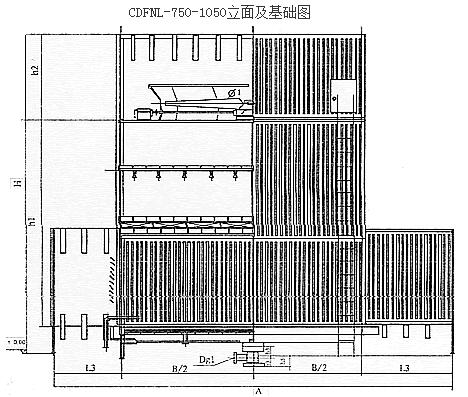

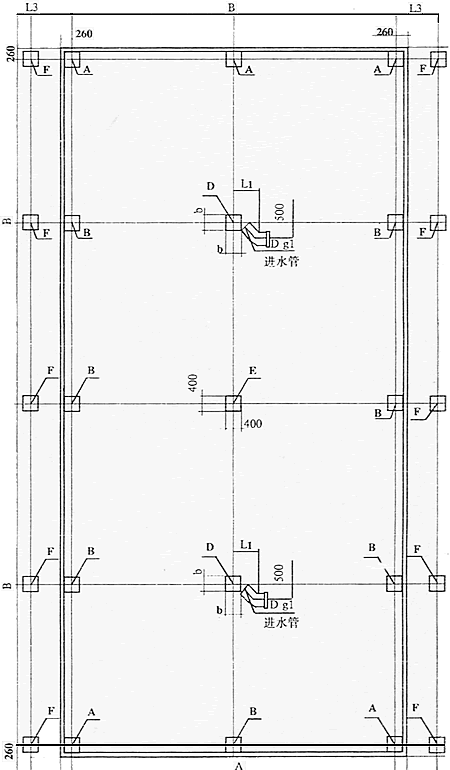

说明：其水池柱顶A.B.E要高出地面h4，柱顶D高出地面h5，柱顶F与地面平。基础埋板尺寸及荷载见基础埋板及荷载表。

型号	参数名
型号	h1	h2	h3	h4	h5	H	A×B	b	L1	L3	φ1	Dg1
CDFNL-750	5240	2200	250	850	350	7440	9240×6800	700	685	1220	4200	350
CDFNL-900	5450	2200	275	950	400	7650	9980×7300	800	705	1340	4700	400
CDFNL-1050	5650	2200	300	950	350	7850	10640×7800	800	725	1420	4700	450

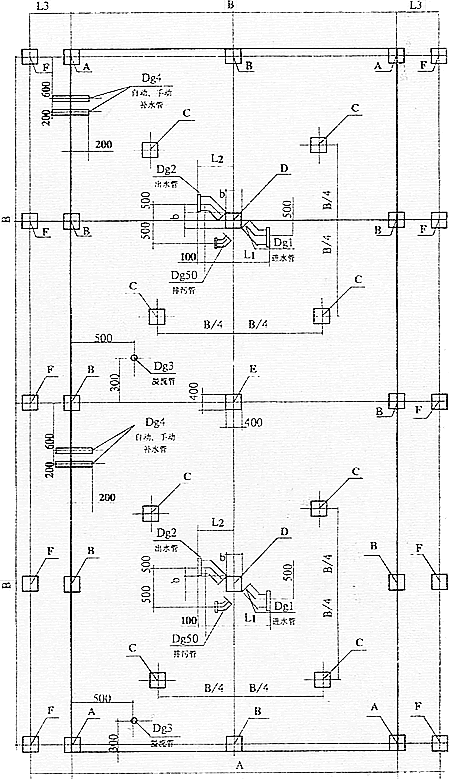

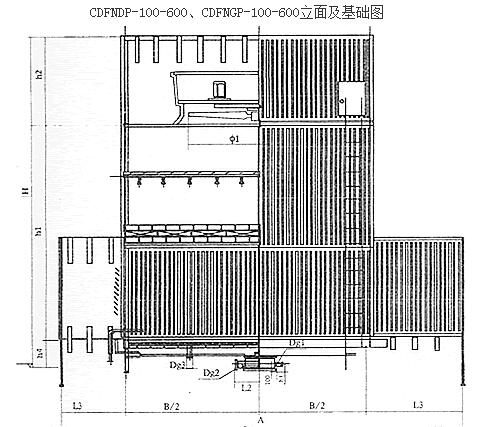

说明：本图示电机在风筒内，只适用于B≤4800的冷却塔，对于B≥5300的冷却塔，电机在风筒外侧，不另表示，对于B≤4800的冷却塔，无基础C。基础埋板尺寸及荷载见基础埋板及荷载表。

型号	参数名
型号	h1	h2	h3	H	A×B	b	L1	L2	L3	φ1	Dg1	Dg2	Dg3	Dg4
CDFNDP-100 CDFNGP-100	3200 3500	1350	180	5170 5470	3700×2600	600	640	660	550	1800	150	200	50	32
CDFNDP-150 CDFNGP-150	3200 3500	1350	210	5170 5470	4200×3000	600	660	670	600	2100	200	250	50	32
CDFNDP-200 CDFNGP-200	3990 4290	2200	210	6810 7110	5100×3600	600	660	670	750	2800	200	250	80	40
CDFNDP-300 CDFNGP-300	4160 4460	2200	240	7040 7340	6000×4300	700	670	670	850	3400	250	300	80	40
CDFNDP-400 CDFNGP-400	4450 4750	2200	270	7390 7690	6640×4800	800	670	685	920	3800	300	350	100	50
CDFNDP-500 CDFNGP-500	4700 5000	2200	300	7700 8000	7300×5300	900	670	705	1000	3800	300	400	100	50
CDFNDP-600 CDFNGP-600	4940 5240	2200	320	7980 8280	8200×6000	1000	685	725	1100	4200	350	450	100	70

说明：基础埋板尺寸及荷载见基础埋板及荷载表。

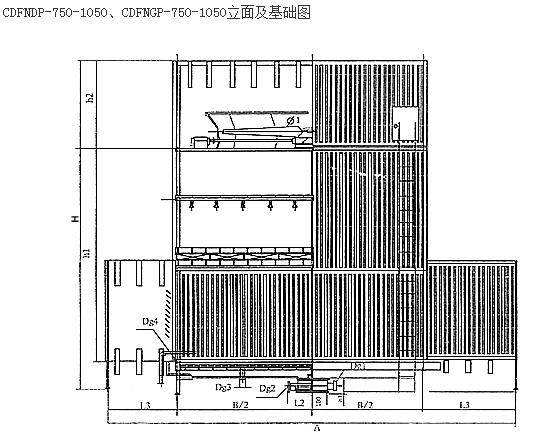

基础埋板尺寸及荷载见基础埋板及荷载表

型号	参数名
型号	h1	h2	h3	H	A×B	b	L1	L2	L3	φ1	Dg1	Dg2	Dg3	Dg4
CDFNDP-750 CDFNGP-750	5240 5540	2200	320	8290 8590	9240×6800	1000	685	725	1220	4200	350	450	100	70
CDFNDP-900 CDFNGP-900	5450 5750	2200	350	8600 8900	9980×7300	1100	705	745	1340	4700	400	500	125	80
CDFNDP-1050 CDFNGP-1050	5650 5950	2200	350	8800 9100	10640×7800	1100	725	745	1420	4700	450	500	125	80

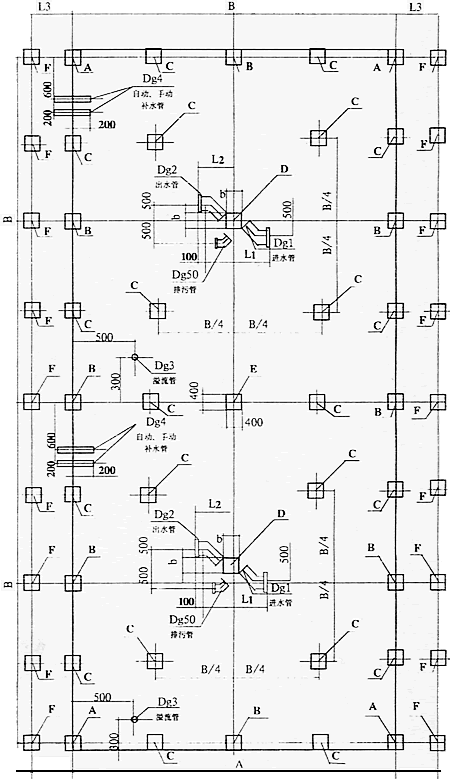

基础埋板及荷载表
说明：超低噪声塔基础A、B、C、D、E五个基础荷载比同规格的低噪声塔垂直和水平荷载均增加如下：
　　无水盘塔增加12%，低水盘塔增加8%，高水盘塔增加6%，风荷载按0.7KN/m2设计，地震按7级地震烈度设计。
　　表中埋板为正方形，B≤4800mm，厚10mm， B≥5300mm，厚12mm，埋板形式见左图。

基础荷载单位：KN

型号	基础A			基础B			基础C
型号	埋板 (mm)	垂直荷载	水平荷载	埋板 (mm)	垂直荷载	水平荷载	埋板 (mm)	垂直荷载	水平荷载
GFNL-75 DFNL-100 GFNDP-75 DFNDP-100 GFNGP-75 DFNGP-100	250	3.0 3.9 5.1	1.3 1.3 1.8	250	6.0 7.8 10.2	1.9 1.9 2.1	无此基础
GFNL-100 DFNL-150 GFNDP-100 DFNDP-150 GFNGP-100 DFNGP-150	250	3.7 4.8 6.5	1.3 1.3 1.8	250	7.4 9.6 12.4	2.2 2.2 2.5	无此基础
GFNL-150 DFNL-200 GFNDP-150 DFNDP-200 GFNGP-150 DFNGP-200	250	4.5 6.3 8.9	1.5 1.5 1.6	250	9.5 9.6 17.8	2.6 2.6 3.0	250	1.5	－
GFNL-150 DFNL-200 GFNDP-150 DFNDP-200 GFNGP-150 DFNGP-200	250	4.5 6.3 8.9	1.5 1.5 1.6	250	9.5 9.6 17.8	2.6 2.6 3.0	无　此基　础
GFNL-200 DFNL-300 GFNDP-200 DFNDP-300 GFNGP-200 DFNGP-300	300	6.0 8.9 12.4	1.6 1.6 1.7	300	12.7 17.2 24.5	3.2 3.2 3.4	300	1.8	－
GFNL-200 DFNL-300 GFNDP-200 DFNDP-300 GFNGP-200 DFNGP-300	300	6.0 8.9 12.4	1.6 1.6 1.7	300	12.7 17.2 24.5	3.2 3.2 3.4	无　此基　础
GFNL-250 DFNL-400 GFNDP-250 DFNDP-400 GFNGP-250 DFNGP-400	300	7.3 10.6 15.3	1.8 1.8 2.0	300	15.6 21.2 30.6	3.8 3.8 4.0	300	2.2	－
GFNL-250 DFNL-400 GFNDP-250 DFNDP-400 GFNGP-250 DFNGP-400	300	7.3 10.6 15.3	1.8 1.8 2.0	300	15.6 21.2 30.6	3.8 3.8 4.0	无　此基　础
GFNL-300 DFNL-500 GFNDP-300 DFNDP-500 GFNGP-300 DFNGP-500	300	9.8 12.9 17.2	2.2 2.2 2.3	300	20.6 25.8 29.9	4.4 4.4 4.6	300	2.8 6.9 16.6	－
GFNL-400 DFNL-600 GFNDP-400 DFNDP-600 GFNGP-400 DFNGP-600	350	12.7 16.6 20.1	2.6 2.6 2.8	350	26.6 32.3 38.2	5.2 5.2 5.6	350	3.2 8.8 21.0	－
GFNL-500 DFNL-750 GFNDP-500 DFNDP-750 GFNGP-500 DFNGP-750	350	16.5 21.5 28.1	3.2 3.2 3.4	350	34.5 41.0 49.2	6.4 6.4 6.8	350	3.6 11.4 27.0	－
GFNL-600 DFNL-900 GFNDP-600 DFNDP-900 GFNGP-600 DFNGP-900	400	18.8 23.9 32.0	3.6 3.6 3.9	400	39.2 47.8 56.0	7.2 7.2 7.8	400	4.0 12.9 30.9	－
GFNL-700 DFNL-1050 GFNDP-700 DFNDP-1050 GFNGP-700 DFNGP-1050	400	21.6 29.2 36.2	4.1 4.1 4.9	400	45.2 53.2 64.8	8.2 8.2 9.8	400	4.5 14.8 35.2	－

型号	基础D			基础E			基础F
型号	埋板 (mm)	垂直荷载	水平荷载	埋板 (mm)	垂直荷载	水平荷载	埋板 (mm)	垂直荷载	水平荷载
GFNL-75 DFNL-100 GFNDP-75 DFNDP-100 GFNGP-75 DFNGP-100	φ300 φ400 φ400	12.2 15.6 20.7	3.8 4.2 4.2	250	11.0 16.0 20.8	3.4 3.4 3.8	220	1.5	1.5
GFNL-100 DFNL-150 GFNDP-100 DFNDP-150 GFNGP-100 DFNGP-150	φ300 φ400 φ400	14.8 18.5 25.3	4.4 5.2 5.2	250	14.0 18.0 24.8	4.0 4.0 4.4	220	1.7	1.6
GFNL-150 DFNL-200 GFNDP-150 DFNDP-200 GFNGP-150 DFNGP-200	φ400 φ450 φ450	18.2 23.0 32.4	4.2 5.1 5.1	250	17.5 22.2 31.6	4.2 4.2 4.6	220	1.8	1.8
GFNL-200 DFNL-300 GFNDP-200 DFNDP-300 GFNGP-200 DFNGP-300	φ400 φ450 φ450	24.7 33.0 45.3	5.3 7.4 7.4	300	23.8 28.4 43.6	6.4 6.4 6.8	220	2.0	2.0
GFNL-250 DFNL-400 GFNDP-250 DFNDP-400 GFNGP-250 DFNGP-400	φ400 φ600 φ600	30.4 38.9 56.1	7.5 10.3 10.3	300	29.2 36.2 54.2	7.6 7.6 8.0	220	2.2	2.2
GFNL-300 DFNL-500 GFNDP-300 DFNDP-500 GFNGP-300 DFNGP-500	φ400 φ700 φ700	39.5 42.3 57.9	9.7 12.2 12.2	300	37.2 40.6 55.8	8.8 8.8 9.2	220	2.4	2.4
GFNL-400 DFNL-600 GFNDP-400 DFNDP-600 GFNGP-400 DFNGP-600	φ500 φ800 φ800	50.9 55.3 61.6	10.7 13.4 13.4	350	48.6 53.4 59.4	10.4 10.4 11.2	220	2.8	2.6
GFNL-500 DFNL-750 GFNDP-500 DFNDP-750 GFNGP-500 DFNGP-750	φ500 φ800 φ800	65.9 71.7 79.5	13.6 15.1 15.1	350	63.0 69.0 77.4	12.8 12.8 13.6	220	3.0	3.0
GFNL-600 DFNL-900 GFNDP-600 DFNDP-900 GFNGP-600 DFNGP-900	φ600 φ900 φ900	74.8 81.7 90.3	15.2 17.4 17.4	400	72.6 79.6 88.0	14.4 14.4 15.6	220	3.2	3.2
GFNL-700 DFNL-1050 GFNDP-700 DFNDP-1050 GFNGP-700 DFNGP-1050	φ600 φ900 φ900	86.4 93.5 104.5	28.5 30.3 30.3	400	84.4 91.4 102.6	16.4 16.4 19.6	220	3.6	3.4

说明：

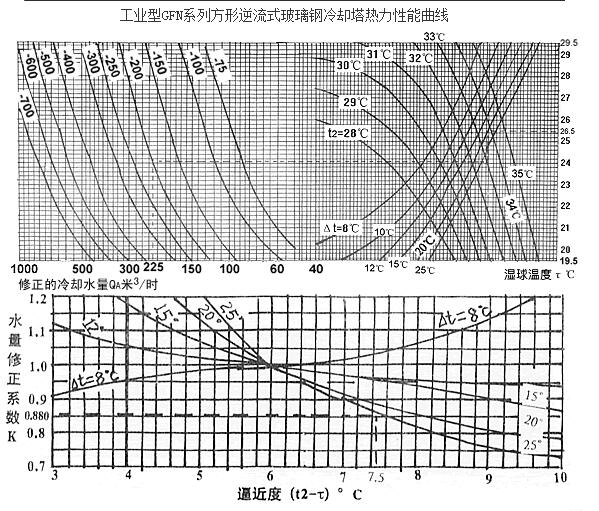

　　1、查表的相互顺序为湿球温度τ℃－水温降（Δt℃）－出水温度（t2℃）-待修正的冷却水量QA。当水温降Δt=10℃或逼近度t2-τ＝6℃时，不要修正，即修正系数K＝1，其它参数查下表确定K值，则冷却水量Q＝K·QA。

　　2、图表中细线为一例题，设计湿球温度：τ＝25.5℃，t1=53℃，t2=33℃，Δt=20℃，t2-τ＝7.5℃，选用GFNL－200型冷却塔QA＝225m3/h，K＝0.880，则冷却水量Q＝225×0.880＝198m3/h。

　　3、如已知τ、Δt、Q求t2，或已知τ、t2、Q求Δt可用试算方法。

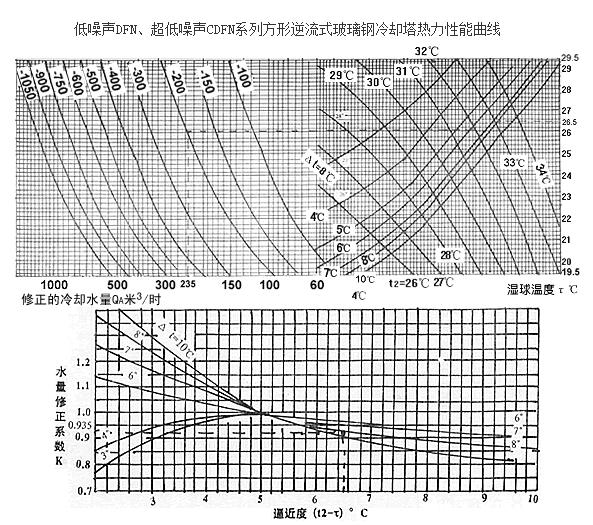

说明：
　　1、查表的相互顺序为湿球温度τ℃－水温降（Δt℃）－出水温度（t2℃）-待修正的冷却水量QA。当水温降Δt=5℃或逼近度t2-τ＝5℃时，不要修正，即修正系数K＝1，其它参数查下表确定K值，则冷却水量Q＝K·QA。
　　2、图表中细线为一例题，设计湿球温度：τ＝26.5℃，t1=41℃，t2=33℃，Δt=8℃，t2-τ＝6.5℃，选用GFNL－200型冷却塔QA＝235m3/h，K＝0.935，则冷却水量Q＝235×0.935＝220m3/h。
　　3、如已知τ、Δt、Q求t2，或已知τ、t2、Q求Δt可用试算方法。

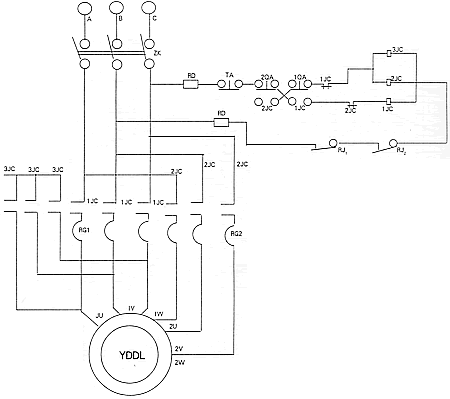

YDDL系列冷却塔专用变扭矩变极双速电动机主要技术数据及接线原理图　
　　YDDL系列低噪声双速电动机是由清华大学，河南孟津县电机厂，机械部第四院在Y系列基础上设计制造的六八极双速电机，八极额定功率只有六级的一半，在满足冷却塔热功能要求的前提下，六极只用于一年之中气温最高的天气，其余绝大部分时间，包括夏季的夜晚为八极运转，八极运转与六极运转相比利时，冷却塔噪声约低5dB(A),能耗减半。

YDDL系列双速电动机技术数据　

型号	额定			转速 r/min	效率 %	功率因数 cosφ	噪声 LPdB(A)	重量 kg
型号	功率 (kw)	电压 (V)	电流 (A)	转速 r/min	效率 %	功率因数 cosφ	噪声 LPdB(A)	重量 kg
YDDL112M-6/8	1.5/0.75	380	3.45/2.35	960/710	80/78	0.82/0.62	52/50	38
YDDL132S1-6/8	2.2/1.1	380	4.92/3.41		80/78	0.93/0.62	52/50	69
YDDL132S-6/8	3/1.5	380	6.6/4.33		81.6/80.8	0.84/0.64	55/52	69
YDDL132M1-6/8	4/2		8.8/5.89		82.4/81.4	0.83/0.63	55/54	77
YDDL132M2-6/8	5.5/2.8		11.9/7.97		83.7/82.9	0.84/0.64	55/54	89
YDDL160M-6/8	7.5/3.8		15.8/10.34		86.6/85.9	0.83/0.65	59/57	115
YDDL160L-6/8	11/5.5		23/14.72		87.7/87.1	0.83/0.65	60/57	125
YDDL160L-6/8-B3	11/5.5		23/14.72		87.7/87.1	0.83/0.65	60/57	135
YDDL180L-6/8	15/7.5		31.1/20.2	960/730	87/86	0.8/0.64	62/60	195
YDDL180L-6/8-B3	15/7.5		31.1/20.2	960/730	87/86	0.8/0.64	62/60	205
YDDL200L1-6/8	18.5/9.3		39.9/25.3	960/730	87/86	0.81/0.65	63/60	245
YDDL200L2-6/8-B3	22/11		44.77/29.2	980/730	87/87	0.81/0.65	70/62	265
YDDL225M-6/8-B3	30/15		60.9/39.8	980/730	87/87	0.82/0.65	70/62	346

电器元件表　

符　号	名　称	数　量
ZK	空气开关	1
RD	熔断器	2
TA.1QA.2QA	按　　钮	3
1JC.2JC.3JC	交流接触器	1
RJ1.RJ2	热继电器	1
YDDL	双速电动机	1
