圆形逆流玻璃钢冷却塔系列

圆形逆流玻璃钢冷却塔系列

0.00
0.00

详细资料


低噪声超低噪声型逆流式玻璃钢热装尺寸力性能曲线表

修正的冷却水量QA米3/时



说明：
    1.本表适用于大气压600~760毫米水银柱的地区。
　　2、查表的相互顺序为湿球温度τ℃－水温降（Δt℃）－出水温度（t2℃）-待修正的冷却水量QA。当水温降Δt=5℃或逼近度t2-τ＝5℃时，不要修正，即修正系数K＝1，其它参数查下表确定K值，则冷却水量Q＝K·QA。
　　3.图表中细线为一例题，当广州市的设计湿球温度：τ＝27.5℃，Δt=5.5℃，t2＝33℃，选用DBNL3－200型的冷却水量，顺序τ＝27.5℃，Δt=5.5℃，t2=33℃，DBNL3-200型之QA=245米3/时，t2-τ=5.5℃,Δt=5.5℃, K=0.99, QA=242.5米3/时
　　4.如已知τ、Δt、Q求t2，或已知τ、t2、Q求Δt、因K值图表中之t2或Δt属未知数，要经试算，例如：
τ=27.5℃ Δt=6℃,Q=290米3/时的工况，选用DBNL3-3000型冷却塔之t2为多少？解法设t2=32.5℃, 查上表QA=308.0米3/时t2-τ=5.0℃, Δt=6.0℃, K=1.0,则Q=308.0米3/时 设t2=32.0℃查上表QA=208.0米3/时t2-τ=4.5℃ K=1.01,则Q=282.2米3/时，利用插入法求出当Q=290米3/时之t2为32.14℃.

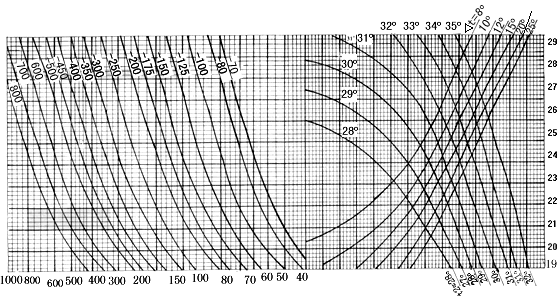

中高温工业型逆流式及横流式玻璃冷却塔热力性能曲线


修正的冷却水量QA米3/时

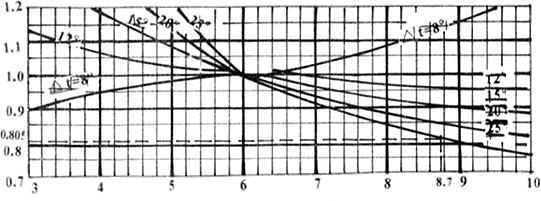

逼近度(t2-τ)℃

说明：
　　1.本表的编制方法与DBNL3系列逆流式玻璃钢冷却塔热力性能曲线是一致的。
　　2、查表的相互顺序为湿球温度(℃)－水温降（Δt℃）－出水温度（t2℃）-待修正的冷却水量QA。当水温降Δt=10℃或逼近度t2-τ＝6℃时，不要修正，即修正系数K＝1.其它参数查上表确定K值，则冷却水量Q＝K·QA。
　　3.图表中细线为一例题，设计湿球温度：τ＝26.3℃，t1=60℃，t2=35℃，Δt=25℃，t2-τ＝8.7℃，选用GBNL3－200型冷却塔QA＝216m3/h，K＝0.805，则冷却水量Q＝216×0.085＝173.88m3/h。
　　4.如已知τ、Δt、Q求t2，或已知τ、t2、Q求Δt可参照DBNL3热力性能曲线说明。
详细资料
低噪声超低噪声型逆流式玻璃钢热装尺寸力性能
修正的冷却水量QA米3/时
×.
×.
