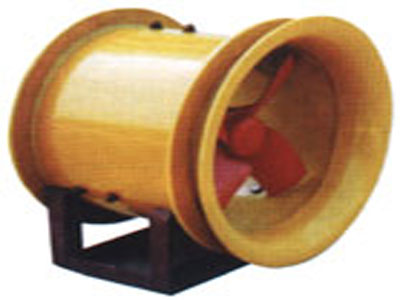

T35-11型玻璃钢轴流通风机概述
T35-11型轴流通风机是国家机械委员会推广使用的一种高效低压通风机，该机耗电量低、噪音小，并具有优良的耐腐蚀等特点。可用作工业厂房、机械制造、化工、印染、电镀、医药等行业；影剧院、宾馆、办公大楼、各种住宅等建筑。若将风壳去掉。亦可作自己风扇，也可在较长的排气管道内，间隔串联安装，以提高管道中和全压。
（二）风机的型式：
T35型轴流通风机依叶轮直径的大小分为NO2.8,NO3.15,NO3.55,NO4,NO4.5,NO5,NO5.6,NO6.3,NO7.1,NO8,NO9,NO10,NO11.2十三种机号，每一种机号的叶片数都为4片。叶片又可装成15°,20°,25°,30°,35°五种角度。因此，每一机号由于叶片安装角度的大小，主轴转速快慢的不同，风机的风压、风量及所消耗的功率也不相同。（具体性能详见性能表）
传动方式：选用各极电动机，与叶轮直接联接，机体外壳制成圆筒形、旋转方向为顺时针方向（由电动机方向观察）。
通风机选用表(性能表)
T35型轴流通风机性能与选用性能表，是指在标准状况下（温度20 ，相对温度50%，大气压力760毫米水银柱，气体比重1.2公斤/立方米）之空气性能。叶轮转速有改变时，通风机可按下列各式换算：
轴流通风机的维护
1、安装前应详细检查风机是否因包装、运输而有损坏、变形，待修理妥善后才能进行安装。安装时要注 意检查各联接部分有无松动，叶片与风筒间隙应均匀，不得相碰。
2、联接出风口之管道重量，不应由风机风筒承受，安装时应另加支撑。
3、在轴流通风机进口端必须装置集风器，并装好防护铁丝网。
4、风机底座必须与地基平面自然接合，不得敲打螺栓强制连接，以防底座变形。安装时应用水平尺校正 机座，加垫以保持其水平位置，然后将地脚螺栓施紧。
5、该轴流通风机不准吊装使用，安装完丝后，须先进行试转。
6、通风机在长期未使用后，再重新使用时，必须先检查各联接部分是否牢因可靠，并经试运转后，方可 正式使用。
7、风机正式运转后，每年检查一次螺钉是否松动，电线表皮是否损坏，根据其具体情况加以修理。
8、经常注意风机在运转中有无异常响声，振动是否加大，并且及时检查修理。
T35-11轴流风机外形及安装尺寸
|
尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
n |
φd1 |
φd2 |
重量(kg) |
|
2.8 |
283 |
320 |
346 |
355 |
220 |
258 |
212 |
220 |
180 |
175 |
260 |
4 |
10 |
12 |
10.26 |
|
3.15 |
318 |
355 |
381 |
400 |
240 |
282 |
232 |
240 |
220 |
190 |
300 |
8 |
10 |
12 |
13.2 |
|
3.55 |
358 |
395 |
422 |
450 |
280 |
327 |
272 |
260 |
240 |
230 |
330 |
8 |
10 |
12 |
19.26 |
|
4 |
404 |
450 |
478 |
500 |
300 |
349 |
292 |
290 |
280 |
240 |
370 |
8 |
12 |
12 |
21.03 |
|
4.5 |
454 |
500 |
528 |
560 |
260 |
314 |
252 |
330 |
320 |
205 |
420 |
8 |
12 |
12 |
22.93 |
|
5 |
504 |
560 |
588 |
630 |
300 |
364 |
290 |
340 |
400 |
240 |
430 |
12 |
12 |
12 |
30.96 |
|
5.6 |
564 |
620 |
649 |
710 |
330 |
404 |
318 |
390 |
440 |
260 |
490 |
12 |
12 |
14 |
41.34 |
|
6.3 |
635 |
690 |
719 |
800 |
390 |
474 |
378 |
440 |
490 |
320 |
540 |
12 |
12 |
14 |
57.56 |
|
7.1 |
715 |
770 |
800 |
900 |
400 |
494 |
388 |
490 |
680 |
330 |
700 |
16 |
12 |
14 |
67.82 |
|
8 |
805 |
860 |
891 |
1000 |
480 |
579 |
468 |
550 |
730 |
380 |
770 |
16 |
12 |
18 |
90.87 |
|
9 |
905 |
970 |
1001 |
1120 |
540 |
648 |
526 |
610 |
810 |
440 |
850 |
16 |
15 |
18 |
121.18 |
|
10 |
1006 |
1070 |
1103 |
1250 |
630 |
753 |
616 |
670 |
890 |
505 |
956 |
16 |
15 |
22 |
151.16 |
|
11.2 |
1126 |
1190 |
1223 |
1400 |
700 |
838 |
686 |
750 |
1080 |
580 |
1136 |
20 |
15 |
22 |
192.1 |
|
注：(1)表内重量未包括电动机之重。(2)地脚螺栓用户自备。 |
|||||||||||||||
